В 1930-х годах, когда радиоинженеры только начинали экспериментировать с передачей высокочастотных сигналов на расстояние, обычный провод с изоляцией уже не справлялся с задачей — сигнал терял мощность и искажался наводками от окружающего оборудования. Именно тогда появилась концепция коаксиального кабеля с центральной жилой, диэлектриком и внешним экраном, а вместе с ней и потребность в надёжных разъёмных соединениях, способных сохранить характеристики кабеля на стыке с другим оборудованием.
История и контекст: откуда взялись современные стандарты разъёмов
Коаксиальный кабель и первые разъёмы к нему появились ещё в 1930-х годах для нужд радиосвязи и ранней телефонии на большие расстояния. Стандарт N-типа, разработанный в 1940-х годах инженером Полом Нилом в Bell Labs, стал одним из первых унифицированных решений для высокочастотных соединений и до сих пор применяется в профессиональном оборудовании благодаря высокой механической прочности и стабильности под нагрузкой. BNC-разъём, появившийся в 1950-х, получил своё название от имён разработчиков (байонет Нил-Консельман) и быстро стал стандартом для видеооборудования и измерительной техники благодаря байонетному механизму фиксации, позволяющему подключать и отключать кабель одним движением. F-разъём, наиболее знакомый массовому потребителю по кабельному и спутниковому телевидению, разработали позже, в 1970-х годах, специально как бюджетное и простое в монтаже решение для бытового рынка.
К 2026 году эти три типа, вместе с менее распространёнными RCA, SMA и TNC, продолжают покрывать подавляющее большинство применений — от домашней антенны до профессионального телекоммуникационного оборудования, и понимание разницы между ними напрямую влияет на стабильность работы всей собранной системы.
Ключевые аспекты: основные типы коаксиальных разъёмов
F-разъём

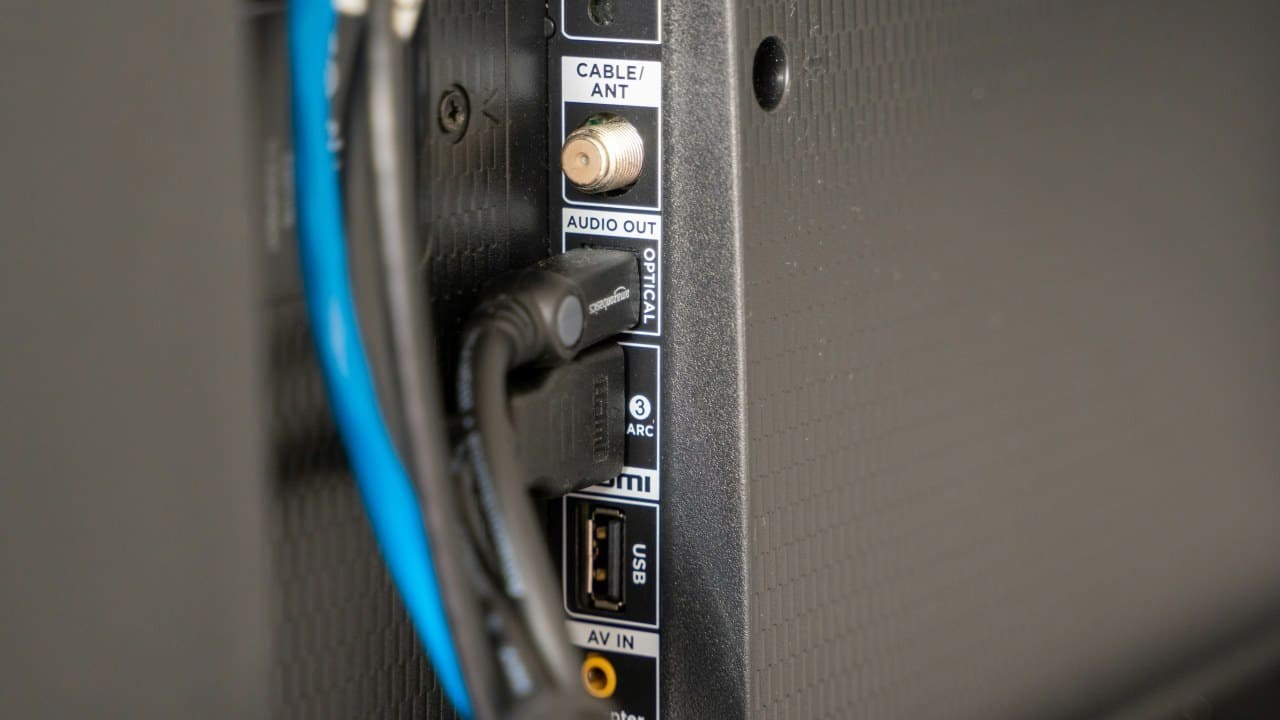

Самый распространённый тип для бытового применения — спутниковые и эфирные антенны, кабельное телевидение, часть моделей роутеров с коаксиальным входом для интернет-подключения через кабельного оператора. Крепится накручиванием, прост в монтаже даже без специального инструмента, хотя с обжимным инструментом соединение получается значительно надёжнее. Цена F-разъёма самая доступная среди всех типов — от 3 до 8 грн за штуку в зависимости от качества и способа крепления.
BNC-разъём
Байонетное крепление позволяет подключать и отключать BNC-разъём одним движением, без накручивания — это особенно ценно в системах видеонаблюдения и профессиональном видеооборудовании, где важна скорость монтажа и надёжность фиксации даже под вибрацией. BNC широко применяется в аналоговых и части цифровых систем CCTV, а также в измерительной технике. Цена варьируется от 8 до 25 грн за штуку в зависимости от материала контактов и способа обжима.
N-разъём
Рассчитан на более высокие частоты и мощности по сравнению с F- и BNC-типами. N-разъём применяют в профессиональных радиочастотных системах, базовых станциях связи и мощном телекоммуникационном оборудовании. Резьбовое соединение обеспечивает стабильный контакт даже при значительных механических нагрузках и вибрации, что критично для внешних инсталляций на вышках или крышах зданий. Стоимость выше остальных типов — от 40 до 120 грн за штуку в зависимости от материала корпуса.
RCA и SMA: специализированные варианты
RCA-разъёмы (в народе «тюльпаны») применяют преимущественно в бытовой аудио- и видеотехнике для низкочастотных сигналов, тогда как SMA — компактный резьбовой разъём, который используют в Wi-Fi оборудовании, GPS-модулях и небольших радиочастотных устройствах, где важна миниатюрность соединения.
Совместимость: на что смотреть перед покупкой
Волновое сопротивление системы
Разъём должен соответствовать волновому сопротивлению самого кабеля — 50 Ом для большинства радиочастотных и Wi-Fi применений, 75 Ом для телевизионных и видеосистем. Использование разъёма с несоответствующим сопротивлением не всегда приводит к полному отказу связи, но создаёт рассогласование, которое на длинных трассах или высоких частотах заметно ухудшает качество сигнала — картинка может «рассыпаться» на артефакты, а звук — шуметь на определённых частотах.
Диаметр кабеля и центральной жилы
Разъём должен точно соответствовать диаметру центральной жилы и внешнему диаметру кабеля. Разъём, рассчитанный под RG6, физически не обеспечит качественного контакта на более тонком RG59, даже если технически налезет — зазор между жилой и контактом разъёма приводит к нестабильному соединению, которое со временем окисляется быстрее.
Способ монтажа
Обжимные (crimp) разъёмы, которые фиксируются специальным инструментом (кримпером), дают наиболее надёжное соединение и лучшую защиту от влаги и окисления контактов — это стандарт для профессионального монтажа. Компрессионные (compression) разъёмы немного проще в установке и тоже обеспечивают хорошую герметичность. Простые зажимные варианты без специального инструмента подходят разве что для временных или бытовых подключений, где долговечность соединения не критична.
Экспертные инсайты
«Самая распространённая ошибка, которую я вижу даже у опытных монтажников — это экономия на обжимном инструменте», — рассказывает Виктор Семененко, инженер по монтажу телекоммуникационного оборудования с более чем 12-летним стажем. «Люди покупают качественные разъёмы, а потом обжимают их плоскогубцами вместо кримпера подходящего размера. Результат — неравномерный контакт, который выглядит нормально в первый месяц, а потом начинает давать сбои именно тогда, когда доступ к соединению уже затруднён».
Что знают профессионалы
Опытные монтажники всегда тестируют готовое соединение сразу после монтажа — подключают оборудование и проверяют качество сигнала, прежде чем закрывать кабель-канал или фиксировать трассу окончательно. Это позволяет выявить проблему с разъёмом сразу, а не через несколько недель, когда доступ к соединению уже усложнён. Ещё один момент, который редко озвучивают новичкам: позолоченные центральные контакты меньше окисляются со временем и обеспечивают более стабильный электрический контакт годами, особенно во влажных условиях или при внешнем монтаже — разница в цене между позолоченными и обычными контактами окупается за счёт значительно меньшего числа повторных ремонтов соединения.
Практическое применение: как подобрать разъём под конкретную задачу
- Домашняя спутниковая или эфирная антенна — F-разъём, желательно обжимного типа для надёжной герметизации от влаги.
- Система видеонаблюдения на аналоговом или гибридном оборудовании — BNC-разъём с золочёными контактами для стабильного изображения без помех.
- Профессиональное телекоммуникационное оборудование, базовые станции — N-разъём с высокой механической прочностью и стабильностью под нагрузкой.
- Wi-Fi антенны и небольшие радиомодули — SMA-разъём, компактный и лёгкий в монтаже на малогабаритных устройствах.
- Бытовая аудио- и видеотехника — RCA-разъём для соединения проигрывателей, усилителей и телевизоров с низкочастотными сигналами.
Расчёт ориентировочных затрат на типовой проект
Для установки спутниковой антенны частного дома с трассой 25 метров и двумя точками подключения ориентировочный бюджет на разъёмы и монтаж выглядит так: два F-разъёма обжимного типа с золочёными контактами — 20-35 грн, обжимной инструмент (при разовой покупке) — 350-600 грн, или услуга монтажа с собственным инструментом мастера — 150-300 грн за точку подключения. Для системы видеонаблюдения из четырёх камер с BNC-разъёмами бюджет на сами разъёмы составит примерно 150-300 грн, что несопоставимо ниже стоимости повторного вызова монтажника из-за некачественного соединения.
Типичные ошибки при выборе и монтаже
- Смешивание разъёмов на 75 Ом и 50 Ом в одной системе. Даже если физически соединение возможно, рассогласование сопротивления ухудшает качество сигнала на длинных трассах.
- Монтаж плоскогубцами вместо специального инструмента. Неравномерный обжим создаёт микрозазоры, куда со временем проникает влага, ускоряя окисление контакта.
- Использование бытовых зажимных разъёмов для наружного монтажа. Без должной герметизации такие соединения быстро выходят из строя при контакте с осадками и перепадами температур.
- Игнорирование материала контактов. Дешёвые разъёмы без золочения окисляются в разы быстрее, особенно на открытом воздухе, что приводит к постепенной деградации сигнала, заметной не сразу, а спустя несколько месяцев.
FAQ
Какая разница между F-разъёмом и BNC-разъёмом?
F-разъём накручивается резьбовым соединением и применяется преимущественно для телевизионных и спутниковых сигналов, тогда как BNC фиксируется байонетным механизмом одним движением и распространён в видеонаблюдении и измерительной технике.
Можно ли использовать разъём 75 Ом с кабелем 50 Ом?
Технически соединить можно, но это создаёт рассогласование волнового сопротивления, которое ухудшает качество сигнала, особенно на длинных трассах или высоких частотах. Рекомендуется всегда подбирать разъём под точное сопротивление кабеля.
Почему обжимные разъёмы лучше зажимных?
Обжимное соединение, выполненное специальным инструментом, обеспечивает равномерный и герметичный контакт, устойчивый к влаге и механическим нагрузкам, тогда как зажимные варианты без инструмента со временем ослабевают и чаще пропускают влагу.
Нужен ли специальный инструмент для монтажа коаксиальных разъёмов?
Для качественного обжимного или компрессионного соединения да — кримпер или компрессионный инструмент значительно повышает надёжность по сравнению с монтажом плоскогубцами или вручную.
Где купить качественные коаксиальные разъёмы с доставкой по Украине?
Каталог коаксиальные разъёмы в 1-tech охватывает все основные типы с чёткой классификацией по назначению и волновому сопротивлению — это заметно упрощает выбор, когда нужно точно знать, какой разъём подойдёт под конкретный кабель и оборудование, а не гадать по фотографии на упаковке. Полный ассортимент коммутационной продукции доступен через интернет магазин 1-tech с доставкой по всей стране.
